batchplot怎么用？今天小編就為大家?guī)韈ad批量打印batchplot使用教程，需要的朋友一起看看

cad批量打印batchplot，具有單DWG多圖紙的批量打印、批量生成布局、批量分圖工具等功能，允許你根據自己的需求任意調整打印設置，十分實用。而且較為穩定，基本上所有的CAD都可以進行加載，其強大的文件命名系統，不僅文件名、布局名稱、日期、序號統統都能用來命名文件，圖簽的屬性標記也能用來命名文件，比如用圖號命名文件，則文件順序一目了然。除此之外，batchplot生成圖紙目錄功能也是獨一而無二，能根據圖簽屬性自動生成目錄，再也無需手動處理，幫助你節省大量的時間。在下文奉上了詳細的是有圖文教程，歡迎有需要的朋友前來下載使用。

cad批量打印batchplot怎么用？

1、在本站下載解壓，雙擊.exe程序進行安裝便可，在安裝之前必須關閉cad軟件?。?！

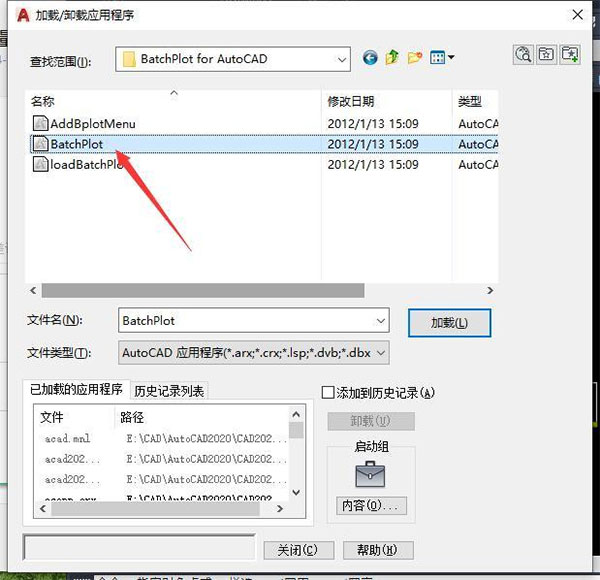

2、安裝完成后，打開CAD，在命令欄鍵入bplot。如按了沒有反應，則要在工具下拉菜單中加載應用程序中加載；

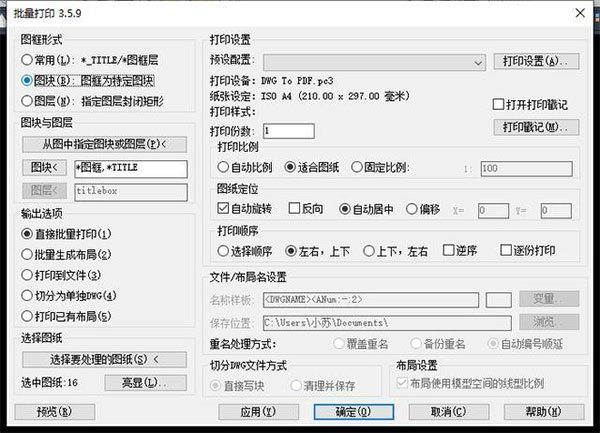

3、打開批量打印窗口后，左上角有三種打印方式分別【常用】圖框?qū)?、【圖塊】、【圖層】。

【常用】是要事先設置好以TITLE為圖層命的圖層，然后框選圖塊最外邊；

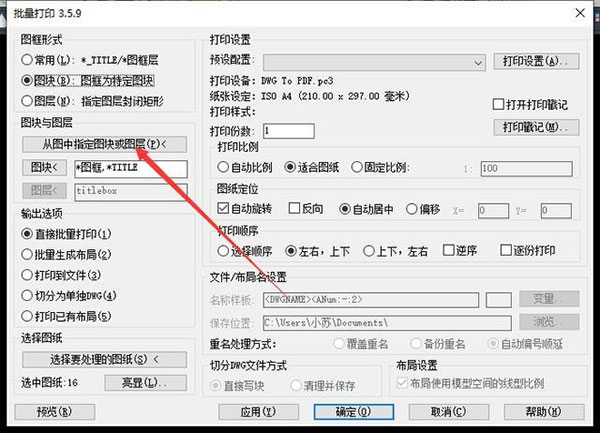

4、【圖塊】和【圖層】可以自定圖塊名字或者圖層名字然后點擊【從圖中制定圖塊或圖層】按鍵

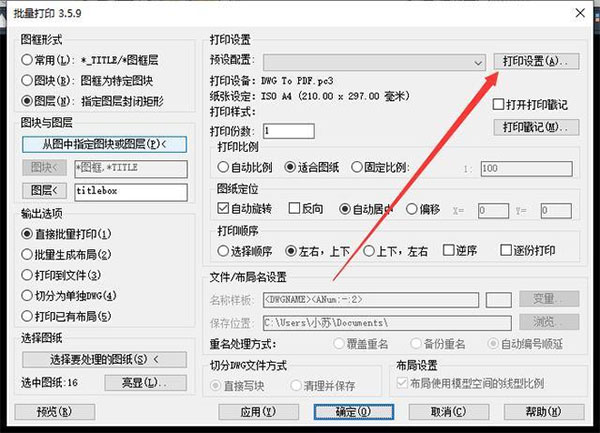

5、接下去設置打印樣式如下圖依次操作，點擊打印樣式設置；

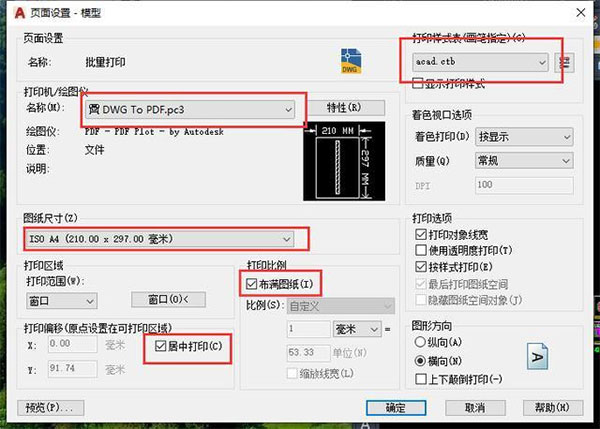

6、并起好樣式名稱，如圖設置好后點擊確定；

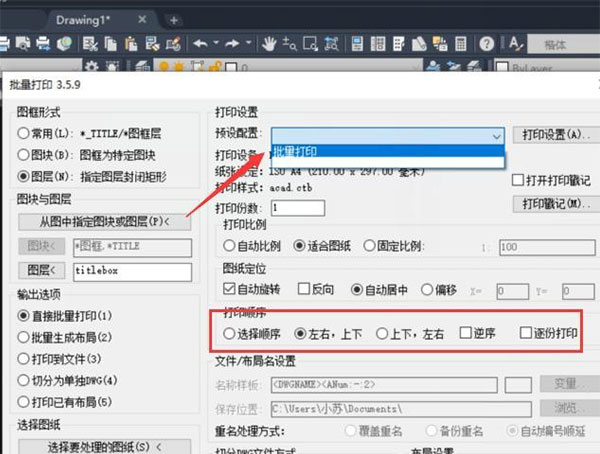

7、如圖在【預設配置】下拉菜單中選擇剛才設置好的打印樣式名稱；然后設置好如下圖位置，其中【打印順序】可以按照個人喜好設置；

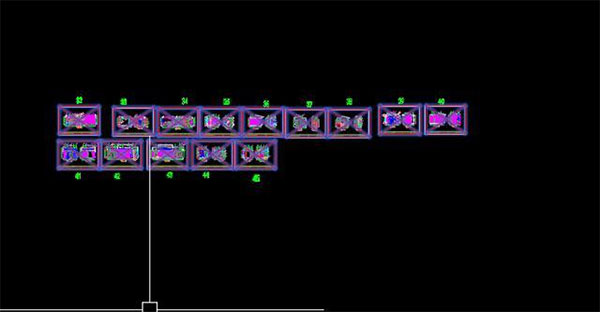

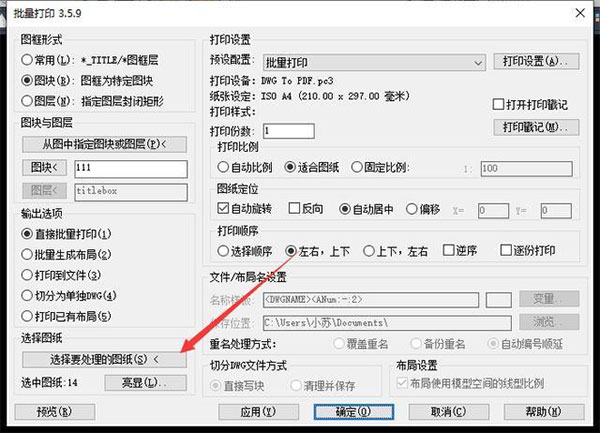

8、點擊【應用】，然后【選擇要處理的圖紙】按鍵到CAD窗口去選取圖紙。，把需要打印的圖紙全部框選；

9、框選之后可以 亮顯檢查一下是否把對象全選上，后點擊確定，這樣批量打印就完成了。

特別注意：

1、安裝了后，CAD無法識別Bplot這個快捷鍵，是什么原因?

如果發現上述情況那你可以嘗試輸入"PU"命令清理一下緩存，接著在輸入"RE"命令重新生成一下，完成上述兩步后在使用批量打印工具試試看。如果嘗試后并無改善那只能再重新安裝一下了。

2、如何調整亮顯范圍?

這里要說明一下軟件雖然是批量打印CAD圖的工具，圖框呢盡量自己制作，可以把它存放為圖塊，還可以根據根據自己的需求來縮放旋轉。但是如果你想亮顯范圍batchplot暫無此功能，所以就不能實現了。如果真的想要這個亮顯范圍的話，手動輸入也是可以的，但是可能會有些耗時。
