所謂DPU，全稱是數據處理單元或者I/O處理單元。它的出現絕非偶然，而是經濟因素與架構需求雙重驅動的必然結果。

如今的芯片性能已經沒多少發展空間，所以再由CPU承擔網絡和存儲功能會浪費處理資源，這樣的背景讓DPU有了存在的理由。除此之外，對服務器工作負載的安全保護，特別是多租戶環境下的安全機制，更是讓DPU成為不可或缺的最優解。于是乎，專為CPU分憂的DPU就這樣有了自己難以動搖的立足之地。

亞馬遜云科技發明了Nitro DPU，谷歌和英特爾則合作開發出"Mount Evans"IPU，AMD收購了賽靈思和Pensando（兩家都有自己的DPU），英偉達買下Mellanox Technology……種種行動的背后，總有共通的理由。DPU正成為網絡中的控制點，計算與存儲的守門人，各家超大規模服務商和IT供應商甚至希望讓DPU成為一切系統架構的樞紐。

DPU的經濟理論非常完備，應用層面的超大規模實踐也相當豐富。唯一的遺憾就是，我們沒有多少數據能對DPU的成本/收益做出分析和證明。英偉達顯然意識到了這個問題，并使用其BlueField-2 E系列DPU展開一輪測試。該DPU采用雙100 Gb/s端口，與常規SmartNIC保持一致。

要算經濟賬，先算能源賬。近一段時間歐洲的電價上漲速度要高于北美，所以多用點DPU或多或少能幫歐洲用戶省點能源。但根據英偉達存儲營銷總監John Kim的說法，他們這次測試其實主要比較的是集群在使用DPU和不用DPU時的各自價格/性能比，參考的都是加利福尼亞州平均15美分每度的電價。也就是說，DPU的加入讓系統能把網絡和存儲功能從服務器節點CPU身上剝離出來，借此縮小服務器空間占用、降低電力消耗，進而達成更佳運營成本。

Kim在演示文稿中列出了將Open vSwithc（OVS）從服務器管理程序移交給BlueField-2 DPU后的效果，而后又展示了愛立信如何將5G基站中的用戶平面功能（UPF）工作負載由服務器CPU移交給獨立機箱內的DPU。在這兩個場景下，英特爾分別計算了由1000臺設備構成的集群在使用和不使用DPU情況下的運行效果，電價始終以加州當?shù)仄骄鶖?shù)字為準。另外，英偉達還分別計算了服務器上運行任一工作負載所對應的CPU核心數量、消耗電量，以及在DPU上運行時消耗的電量。以三年運行為期前后相減，就得出了兩個案例在引入DPU后具體能省下多少能源成本。請注意，英偉達在這里并沒有測算DPU省下的CPU核心資源被用作其他處理任務時，又能額外產生多少收益。

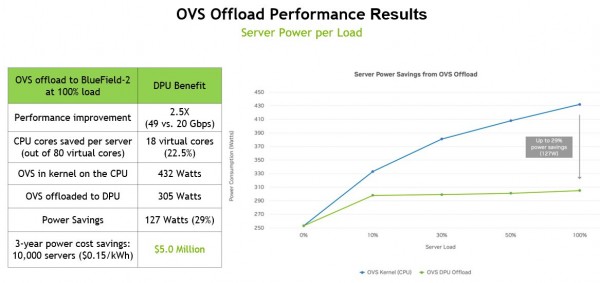

以下是將OVS移交DPU后帶來的性能提升與電力節約數據：

此次基準測試使用的是配備兩塊英特爾"Cascade Lake"至強SP-6248 Gold處理器的戴爾PowerEdge R740服務器。這款處理器擁有20個核心，單核運行主頻為2.5 GHz，BlueField-2 DPU則搭載兩個性能相對一般的25 Gb/s以太網端口。在服務器上運行OVS共需要18個線程和9個核心，占設備全部80個線程和40個核心中的22.5%。其理論功耗占比同樣為22.5%，在服務器整體的432瓦功率中占據150瓦。而通過將OVS工作負載轉移給DPU，OVS在運行時僅消耗305瓦。如果將節約下來的電力推廣到全部10000個節點上，那么三年期節約下的能源成本將高達500萬美元。

重要的是，OVS交換機的吞吐量由原本的20 Gb/s變?yōu)榻咏麯PU雙端口的峰值理論性能，即49 Gb/s。雖然這代表著顯著的性能優勢，但并不清楚這種對網絡固有性能的挖掘會不會真正改善應用程序的實際表現。測試中使用的至強SP-6248 Gold處理器標價為3622美元，占用的9個核心相當于價值814.50美元，在服務器的全部組件中占比22.5%。

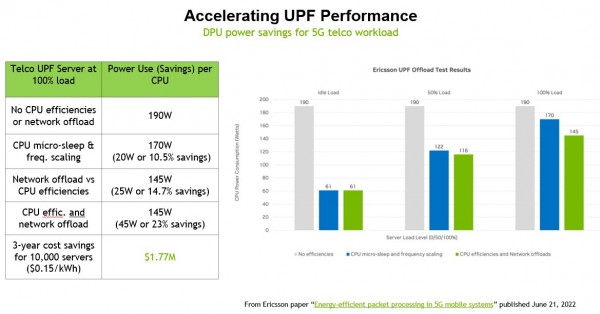

在愛立信那邊的UPF基準測試中，設施的瓦數更低、服務器價格也沒英偉達那么高，但節約下來的成本仍然可觀，具體如下圖所示：

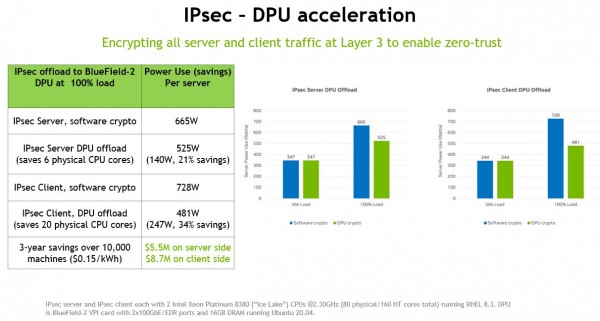

在這里，DPU最重要的作用、也可以說是目前IT部門最關心的部分，就是在數據流經各運行應用程序的服務器時、以及服務器對客戶設備上的應用程序和數據發起訪問時，對數據進行加密。為此，英偉達還專門設計了一個IPSec加密場景，其中對服務器和客戶端的應用程序進行了加密，想看看使用DPU后到底能節省多少電力。結果詳見下圖：

這組測試使用的是搭載兩塊英特爾"Ice Lake"至強SP-830處理器的服務器。該處理器提供40個核心，單核運行主頻為2.3 GHz；附帶一塊BLueFIeld-2卡，采用兩個100 Gb/s以太網端口和16 GB獨立內存。在這套配置中，服務器端IPSec加密和解密共占用6個物理核心（占總核心數量的7.5%），而客戶端則需要占用20個核心（占比25%）。我們不清楚CPU和DPU在運行IPSec時是否存在性能差異，但根據英偉達那邊的算法，在將這部分負載由CPU轉移給DPU之后，三年期10000節點所節約的能源成本將高達1420萬美元。

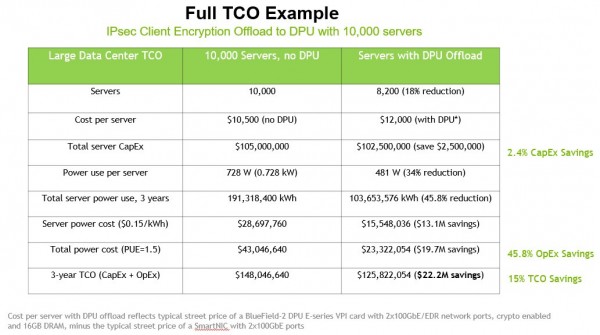

以往，當DPU制造商發布這類測試結果時，我們總會抱怨其中缺少前后場景下的直接成本，只給出不知真假的結論性解釋。這次不同，Kim制作了一份表格，其中列出了10000節點集群在無DPU和有DPU兩種運行配置下的具體成本?？梢钥吹?，英偉達選擇的是非IPSec工作負載，也就是計算集群上最常見的任務類型，這時候DPU能從單服務器全部80個核心中解放出26個核心。換句話說，只要配合一個DPU集群，就能讓8200個節點構成的加速集群獲得與1000節點集群相同的軟件內IPSec運行效果。

至少從表格來看，搭載雙100 Gb/s端口的BlueField-2 E系列DPU的增量成本為1500美元。相比之下，典型的雙端口SmartNIC市場價大約是2500美元，單100 Gb/s端口的SMartNIC則在1000美元左右。（英偉達并沒有在測試中列出網絡設備的指導價、OEM價或零售價。）

通過這次比較，我們可以肯定地認為在為10000節點集群中的各個節點添加BlueField-2 DPU之后，即可大大減少支持IPSec加密與解密工作負載所需要的節點數量。根據英偉達的計算，使用DPU能夠?qū)⒎?wù)器硬件的資本支出降低2.4%。

最重要的是，服務器的運行功耗方面還能再省下1310萬美元。而且假定電力使用效率為1.5，那么DPU集群還能在數據中心冷卻層面再節約660萬美元。將資本支出和節電效能相加，DPU將在三年之內為基礎設施運營方省下2220萬美元，相當于總體擁有成本的15%。這還沒有考慮到由此帶來的性能提升、數據中心對物理空間需求的降低，以及服務器管理負擔的削減。

這樣的結果無疑引人深思?？雌饋?，歷史趨勢正朝著拆分和轉移的方向前進，目前越來越多的工作負載開始從CPU轉向接入PCI-Express總線的各種加速器。但正如谷歌和亞馬遜云科技所指出，片上系統（SoC）其實就是一種系統級封裝（SiP），是一種新的插槽形式。隨著我們在2.5D和3D芯片制造方面的發展成熟，UCI-Express將在插槽之內實現全面互連，屆時DPU將與CPU、GPU和FPGA一道以獨立單元的形式共存于同一塊芯片當中。千萬不要驚訝，這種重新集成能夠?qū)㈦娐肪o密封裝在一起，由此將延遲控制在更低水平。

而且絕對可以肯定的是，在未來的系統架構中，涉及網絡、存儲、工作負載虛擬化以及安全的功能將不再由CPU完成。也許到那個時候，CPU頂著的"中央處理單元"名頭也該換一換了。我們始終相信，DPU才是未來系統架構的中心和樞紐，負責分配對計算和存儲資源的訪問權限。而我們目前熟知的CPU將轉化為串行處理單元，與碩大而又緩慢的內存結對運作。
