為響應"東數西算"工程，整合多地?cái)?shù)據中心產業鏈上下游資源信息，彰顯區域內數字新基建領域優秀企業風采，中國IDC圈聯動第十七屆中國IDC產業年度大典組委會，共同推出2022數字新基建優秀案例征集活動。

現對第八批入選的長三角樞紐數字新基建優秀案例進行公示，本次所公示的優秀案例均為解決方案類!

集成冷站冷卻系統解決方案

一、方案簡介

集成冷站由海爾中央空調與貴州綠云科技合作研發，結構緊湊，安裝簡單，數據中心僅需連接進出水管，機組便可自動控制磁懸浮冷機制冷和自然冷卻之間的切換。數據中心同時采用兩套集成冷站系統，每套系統均有獨立的傳感器、執行器以及控制器，供冷單元相對獨立，在啟動、切換、調節過程上無需人為干預，均可由系統自動完成，總體集成化、標準化、模塊化、智能化特點突出。

二、典型應用

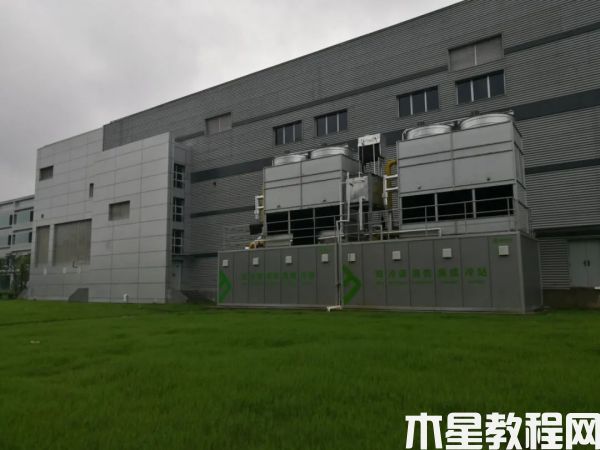

騰訊上海青浦?jǐn)?shù)據中心

騰訊上海青浦?jǐn)?shù)據中心位于上海市青浦區，機架數量4000余臺，單機架設計負荷8-12kW。該數據中心103擴容機房采用兩套集成式物聯高效冷站，設計冷凍水供回水溫為22℃/27℃，單冷站額定制冷量875kW。兩套集成冷站聯合供冷且互為備份，運用磁懸浮離心冷水機組+自然冷源雙供冷模式供冷。通過采用集成冷站，騰訊上海青浦?jǐn)?shù)據中心2018年全年冷卻系統能耗僅占整個機房能耗的12.58%，集成冷站全年 ACOP＞10.0，項目平均綜合 PUE為1.18。

三、方案優勢

1、集成冷站在冷源系統各個部分的優化匹配和運行控制方面都實現了在工廠的預制化,能有效縮短現場安裝調試周期；

2、預制化的運用與智能化技術的應用，實現了數據中心冷源系統的智能運行控制，降低了運行維護的難度

3、自動化運營，高效節能技術與匹配性方案的采用，有效提高了冷源系統的綜合運行效率。

海爾模塊化磁懸浮離心機組解決方案

一、方案簡介

海爾模塊化磁懸浮離心機組解決方案是提升數據中心中央空調制冷效果的方案。通過采用此種方案，冷機可輕松搬運至屋頂，空調可以進行24小時強效制冷，能充分保證數據中心不間斷運行，在節能、運輸、低噪音、智能運行、使用壽命等方面海爾模塊化磁懸浮離心機組解決方案均有優異表現。

二、典型應用

上海興業證券數據中心

上海興業證券數據中心主要為興業證券承擔所有金融電子數據的生產運行、生產數據管理等后臺處理職能，對于提供制冷環境的解決方案有一定特殊要求：首先，興業證券數據中心處在丁香國際商業中心大廈內較高層的位置區域，因此將機房設置在大樓頂層，無法吊裝運輸；其次，數據中心需24h不間斷制冷環境，這對中央空調制冷速度以及負荷調節性的效率方面具有很大的挑戰；最后，由于機房設置的位置特殊，該數據中心還要求中央空調運行噪聲不得高于70dB。海爾中央空調結合實際情況為項目方制定了最優的解決方案，即通過4臺150RT海爾模塊化磁懸浮離心機組（LSBLX150/R4（BP）-R×4）切換交替使用，保證24h高強度進行制冷，且運行方面趨于全自動化，極少涉及人為操作維護，充分滿足了上海興業證券數據中心的需求。

三、方案優勢

1、通過磁懸浮技術，海爾模塊化磁懸浮離心機組可實現機組節能50%；

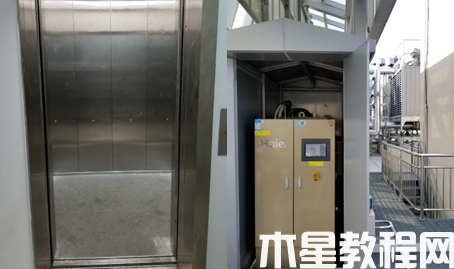

2、采用模塊化機組，尺寸緊湊可通過貨梯直接運輸，解決冷機置于高層屋頂或吊裝孔封堵無法吊裝運輸難題；

3、海爾模塊化磁懸浮離心機組滿負荷運行時噪聲最大值僅為70dB，能夠滿足靜音需求，高達30年的使用壽命和免維護優勢大大降低了數據中心的運營成本。

基于AIOT的新一代深度節能與物聯智控引擎平臺及系列產品DeepCtrls

一、方案簡介

面對當前數據中心系統節能的兩個挑戰—"依賴人工經驗"與"無標準化工具"，深度智控打造"新一代基于AIOT的深度節能與物聯智控引擎平臺"，并開發出了系列節能產品DeepCtrls。

DeepCtrls由三部分組成，一是硬件DeepBox邊緣服務器，二是DeepLogic算法模塊開發平臺，三是DeepSight功能可視化平臺，可針對空調系統設備進行高精度的仿真建模與預測，在仿真環境中計算滿足該時刻負荷下空調系統所有可能的數十萬種運行組合所對應的系統能耗，從而找到系統能耗最低時對應的系統最優控制參數，并將它下發到設備控制器中進行閉環控制，實現系統實時的最優運行。

二、典型應用

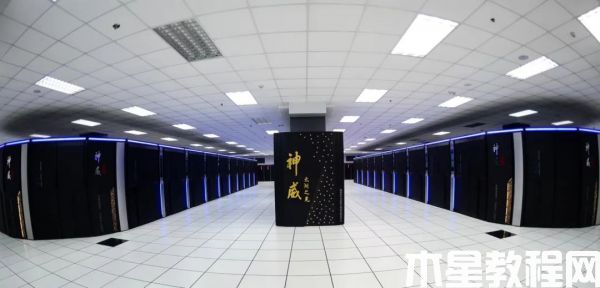

國家超級計算機中心（神威·太湖之光）節能優化項目

成立以來，深度智控相關產品及解決方案，已應用于全國100+標桿項目，覆蓋工業廠房、數據中心、軌道交通、智慧醫院及商業地產等5大行業。如國家超級計算機中心"神威太湖之光"，深度智控在其原有常規節能控制系統基礎上再節能，優化改進設備群控及系統控制設定點，為其實現系統年節電24%，年節電量410+萬度電，系統年P(guān)UE從1.28達到優化后1.21。

未來，深度智控將持續以卓越的產品和技術實力，為合作伙伴提供新一代基于AloT的"深度節能+物聯智控"解決方案，助力企業數字化轉型、節能優化落地。

三、方案優勢

1、適用于多個行業的一套標準化產品，能夠進行深度節能；

2、設備層級上通過高精度性能模型進行全閉環控制，運營方面可實現無人值守；

3、系統層級上通過全局尋優控制，使節能逼近系統極限；

4、系統可進行一鍵切換，可在5分鐘內驗證節能效果；

5、"五位一體"的智慧運維平臺能夠?qū)⒕幊绦侍嵘?0倍以上；

6、項目節能方面，可在原有常規節能控制系統基礎上再節能。

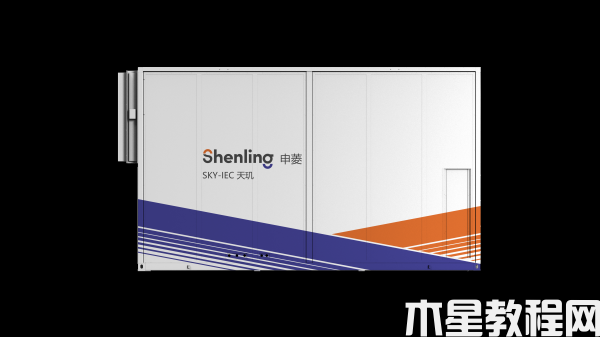

申菱SKY-IEC天璣系列間接蒸發冷卻機組

一、方案簡介

申菱SKY-IEC天璣系列間接蒸發冷卻機組是極致利用自然冷源的中大型數據機房冷卻用設備，創新集成絕熱蒸發冷卻、高效熱交換、調節變風量、直流變頻壓縮機制冷系統、智能控制等先進而成熟的技術手段，并兼顧數據中心節能和潔凈的要求，利用蒸發冷卻降溫技術，提高自然冷卻能力，減少電制冷投入時間，降低電制冷配置，節約數據中心配電容量，降低機房CLF值。結合數據中心的高效供電系統，可支持打造PUE1.25以下的綠色數據中心，適用于機組適用支持大平層機房外側裝、建筑內或框架內多層機房外側裝、屋面安裝等場景。

二、典型應用

寧夏浩云數據中心項目

寧夏浩云數據中心項目建筑面積2.1萬平方米，計劃安裝4232個機柜（4KW標準），服務器裝機能力8萬臺。項目直接采購申菱間接蒸發冷卻機組，能夠?qū)崿F(xiàn)極智節能，全年大約只有30天的時間需要開啟傳統壓縮機制冷。該項目經過實際能耗監測和節能分析，基本達到pPUE≤0.10的設計要求，結合高效配電下支持，年均PUE為1.2，最低可達1.11。

三、方案優勢

1、申菱SKY-IEC天璣系列間接蒸發冷卻機組采用多種先進技術，包括DX補冷全變頻技術、低溫防凍技術、高效除垢技術等，能夠有效保證制冷效果；

2、機組采用了先進的間接蒸發冷卻技術，利用蒸發冷卻降低溫度的原理，提高自然冷卻利用的時間，盡量減少壓縮機機械制冷系統的投入運行時間：

3、節能效果顯著，在全國范圍內可實現數據中心整體PUE低于1.25，并且通過全年水耗對比水冷主機+末端的技術路線，節約水量40%以上；

4、申菱SKY-IEC天璣系列間接蒸發冷卻機組通過AI極智能控制可實現節水和節能平衡；多種產品結構，保證數據中心可根據機組布局條件靈活使用；應用多種換熱芯體核心技術，能夠滿足數據中心多種需求；還具備交付便捷，建設周期短等特點。

全變頻智慧氟泵節能精密空調制冷解決方案

一、方案簡介

全變頻智慧氟泵節能精密空調制冷解決方案采用壓縮機與制冷劑泵串聯系統，室內機采用EC離心風機、直流變頻壓縮機、油分離器組件、大面積蒸發器，并配備濕膜加濕器；配套集中式室外機，內置變頻氟泵節能模塊，并可選配霧化噴淋組件，結構緊湊，占地面積小，換熱量大。該方案可根據使用環境及安裝方式，通過AI算法自動計算負載大小，自動運行4種模式及控制空調系統投入運行數量，使空調始終運行在最佳能效點，并最大限度利用自然冷源，降低空調能耗。其中房間級MatrixAir系列，制冷量范圍25kW~120kW，列間級FocusAir系列，制冷量范圍25kW~70kW。

二、典型應用

上海工行數據中心項目

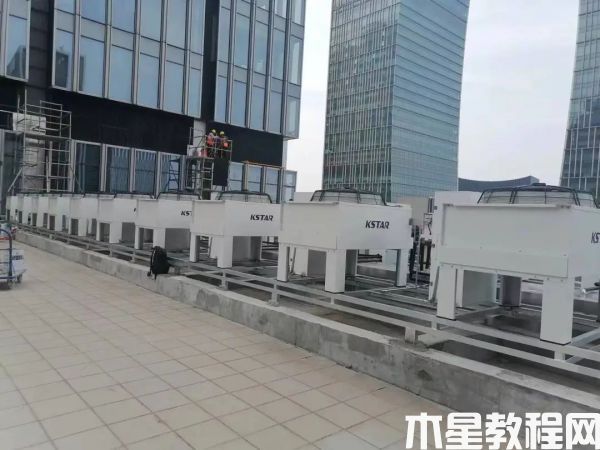

科士達智慧氟泵型空調目前已經交付了諸多項目，如上海工行數據中心項目，科士達提供了5套40kW MT系列房間級氟泵空調，4套ST系列空調，助力金融領域機房的節能減排。值得一提的是，該項目為超長管路、超負落差管路連接，交付以來，整個系統運行穩定，對安裝條件較為復雜的場景，具有借鑒意義。

三、方案優勢

1、高效節能：室外環境溫度較低時，關閉壓縮機，采用氟泵自然冷節能制冷系統，機組的功耗大大降低最高能效可達35；

2、高可靠性：機房無水進入，支持雙路供電，系統模塊相互獨立，室外機采用耐腐蝕設計，防護等級IP55 ；

3、易維護：室內機全正面維護，采用模塊化設計；

4、環保：采用R410A制冷劑，采用集中式冷凝器節地節能；

5、靈活：制冷量匹配IT負載10%-100%精確輸出，3種制冷方式隨室外環境溫度變化實時調節。
