隨著行業數字化轉型的加速推進，產業互聯網需提供更多的確定性業務。在國家政策、技術發展和行業應用需求等多方因素驅動下，確定性網絡成為熱點方向之一。在政策方面，工業和信息化部發布了《工業互聯網創新發展行動計劃（2021—2023年）》，明確提出了"探索云網融合、確定性網絡、IPv6分段路由（SRv6）等新技術部署"的發展策略；在技術方面，3GPP R17和R18探索了L2和L3內生確定性能力；在行業應用需求方面，面向5G虛擬專網和行業專線承載的工業控制、智能電網等應用場景，提出了端到端確定性承載需求。本文將以確定性承載的范疇和內涵為基礎，分析確定性承載技術發展現狀，提出確定性承載技術體系和評測體系。在此基礎上，重點分析確定性承載技術發展面臨的主要挑戰，并提出技術發展建議。

確定性承載的范疇與內涵

端到端確定性網絡包括確定性有線/無線接入網、確定性承載網、確定性核心網和業務網（見圖1）。確定性承載網絡的范疇涉及5G承載、算網融合/云網融合業務承載和行業專線專網場景，包括確定性增強的IP網、以太網和光傳輸網技術。

圖1 端到端確定性網絡示意

從服務和技術兩個維度出發，確定性承載的內涵可概括為5個基礎能力和5個關鍵特性（見圖2）。

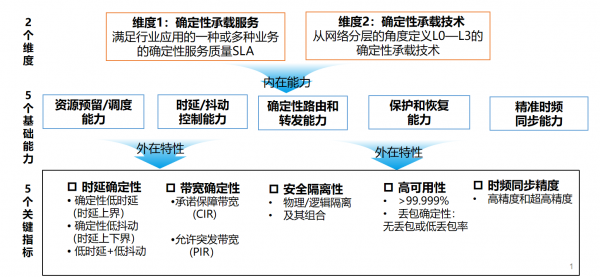

圖2 確定性承載網絡的內涵

確定性承載的5個基礎能力包括資源預留/調度、時延/抖動控制、確定性路由和轉發、精準時頻同步、保護和恢復能力。確定性承載的5個外在關鍵特性包括時延確定性、帶寬確定性、安全隔離性、高可用性和時頻同步精度。其中，時延確定性需具備確定性的時延（即時延的上界）和確定性的時延抖動（即時延的上界和下界），部分確定性業務要求低時延、低抖動特性。

確定性承載技術體系

隨著確定性承載需求的逐步顯現，業界積極開展相關技術研究，覆蓋L0—L3層的各類技術不斷涌現?？傮w來看，確定性承載網絡按照TDM和分組融合兩類技術不斷演進，構建了多層多域的確定性承載技術體系（如圖3所示）。

圖3 確定性承載網絡技術體系

TDM類技術主要包括工作在L0—L1層WDM/OTN/FlexO、ROADM/OXC、MTN及L1.5層的FlexE技術。其中，WDM/OTN和ROADM/OXC主要面向城域和廣域的高速互聯場景；MTN主要面向城域的5G回傳和專線承載場景。FlexE技術可應用于城域或廣域場景，提供接口級的硬隔離承載。

分組融合類技術是在原有分組轉發機制中引入時隙/周期交換機制，實現確定性能力。最典型的技術包括工作在L2層的TSN（時間敏感網絡）技術，其主要面向局域?qū)崿F(xiàn)音視頻和工業控制業務的確定性承載。確定性網絡在L3層的擴展包括DetNet和確定性IP技術。DetNet支持跨域TSN網絡的互聯，并提出了工作在IP/MPLS L3網絡上的確定性技術架構。確定性IP技術通過采用循環周期轉發、集中資源調度、全網時頻同步等機制，實現IP網絡內確定性和非確定性業務的混合承載。

確定性承載技術和標準化發展現狀

目前，國內外多個標準化組織正在積極開展確定性承載技術的標準研究。以下將從技術機制、技術標準和應用部署等方面分析典型確定性承載技術的發展現狀。

（1）IEEE的TSN技術

面向局域場景的工業控制和車內互聯需求，TSN系列標準體系已基本形成。目前，TSN行業應用擴展成為標準化的重點方向。TSN是針對時間敏感業務提供的以太網局域承載方案。IEEE 802.1Q中包含了時間同步、轉發時延控制、業務可靠性及資源管理4個TSN通用標準組件。近期，IEEE 802工作組開展了TSN行業應用特性的標準化工作，包括TSN應用到前傳場景的IEEE 802.1CM 2.0、基于TSN車聯網應用的IEEE 802.1DG及針對航空應用的IEEE 802.1DP/SAE AS6675等。此外，IEEE 802工作組與3GPP、IETF等標準組織共同推進了5G over TSN、TSN和DetNet網絡互通等技術方案的標準化工作。

在應用部署方面，TSN相關的測試、推廣及產品認證工作正在有序開展。我國的工業互聯網產業聯盟（AII）整合了相關組織和技術資源，為聯盟成員提供測試平臺并致力推進TSN標準在垂直行業的應用。但TSN技術自身的局限性導致其不能在城域和廣域網中部署應用。TSN提出了全網精確時間同步、光纖鏈路"零時延"和復雜門控配置等需求，僅小規模的局域網即可滿足以上要求。TSN目前僅支持FE、GE、10GE接口速率，網絡轉發跳數受限等因素也限制了TSN部署的可擴展性。

（2）IETF的DetNet技術

針對廣域確定性場景，IETF DetNet工作組制定L3層確定性網絡技術。近期，增強DetNet和大規模確定性組網技術成為業界關注焦點。2015年IETF創建了DetNet工作組。目前，DetNet標準體系框架已經初步確立，包括架構、用例、安全、信息模型和IP/MPLS數據面等標準已制定完成。針對轉發面隊列技術及大規模組網需求，近期IETF已將增強DetNet（EDN：Enhanced DetNet）寫入工作組計劃，EDN相關標準將成為后續DetNet工作組的新重點。

在應用部署方面，基于現有DetNet技術標準體系，國內設備廠商研制開發了DetNet和增強型DetNet設備。目前，相關廠商已完成了設備樣機研發并實現了在規模試驗網上的部署開通?？傮w來看，目前的DetNet和增強型DetNet設備均采用了SRv6和循環周期隊列技術，但在時鐘同步、周期映射和周期設置等方面存在顯著差異。如何推動技術方案收斂，實現設備互通組網將是后續工作的重點。

（3）CCSA的確定性IP技術（DIP）

面向廣域長距離確定性應用需求，CCSA TC3開展了確定性IP和確定性承載網絡的標準化工作?，F(xiàn)階段，確定性IP系列標準已基本穩定，確定性承載網絡的技術標準化仍處在起步階段。確定性IP技術通過在統計復用分組轉發技術中增加周期性的排隊和轉發機制，獲取數據傳輸?shù)妮^小時延抖動的上限。CCSA TC3于2019年開始制定DIP系列行業標準。目前，確定性網絡相關的標準涉及DIP總體架構和技術要求、控制面技術要求、DIP設備技術要求及設備測試方法等。近期，CCSA TC3開展了確定性承載網絡相關標準的研制工作，包括確定性承載網絡的業務質量指標與評估方法、網絡操作維護兩項行標。

在應用部署方面，確定性IP現在處于標準研制和技術研究階段，尚無商用案例，但已開展規模試驗網測試驗證工作。紫金山實驗室牽頭發布了DIP在CENI的試驗，中國電信聯合華為發布了DIP在工業遠程控制場景的應用，共同推進確定性網絡的進一步發展。

（4）ITU-T的MTN技術

滿足5G回傳和行業專線確定性承載需求，MTN（城域傳送網）成為ITU-T新一代傳送技術標準體系。基于MTN技術的切片分組網（SPN）是中國移動牽頭推動的多層融合分層交換網絡技術。MTN技術由于采用了以太網L1層的TDM復用和交叉機制，業務直接根據L1層的TDM時隙進行復用和轉發，因此可提供類SDH安全隔離、低時延和低抖動的確定性能力。MTN技術已在ITU-T形成了一套完善的傳送網國際標準體系。除同步（G.mtn-syn）以外，MTN接口、架構、保護、設備與管控等標準已陸續獲得通過，標志著MTN系列標準基本完成。在2022年9月召開的ITU-T SG15全會上，細粒度MTN（G.fgMTN）成功通過了立項（見圖4）。

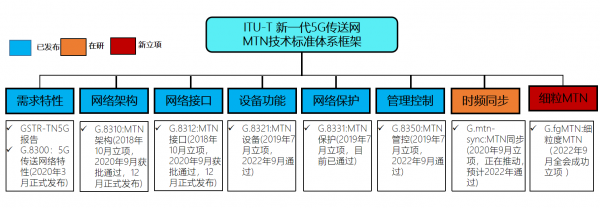

圖4 ITU-T MTN系列標準

目前，SPN設備已實現了大規模商用部署，在技術標準、芯片、設備、儀器儀表、網絡部署和行業應用方面已基本形成完整的產業鏈。

（5）ITU-T的OTN/FlexO技術

OTN技術具備高速大帶寬、硬隔離和低時延抖動的確定性承載能力。通過將不同類型、不同速率的用戶業務封裝映射到ODUk容器，OTN技術實現對多種業務的統一承載，并支持復用到單波長100G/200G/400G及以上速率的高效傳輸。FlexO技術通過特定的幀格式處理，用N×100G接口實現超100G信號的傳輸。OSU（光業務單元）技術突破了現有OTN的1.25Gbit/s時隙限制，采用新型幀結構對現有ODUk凈荷進行劃分，支持小于1Gbit/s速率確定性業務的承載。目前，OSU技術正在ITU-T SG15開展技術標準化工作。

（6）確定性承載技術對比分析

現階段，L0—L3層的確定性網絡技術在應用場景、技術成熟度和產業化水平上均存在差異（見表1）?？傮w來看，基于TDM機制的L0—L1層技術的成熟度和產業化發展相對較好，基于分組機制的L2—L3層技術的發展和標準化程度仍需進一步加強。TDM類技術體現較好的帶寬隔離、低時延和低抖動特性，但在復雜組網下業務的動態路由、靈活連接和網絡統計復用能力方面需進一步提升。對于分組融合類技術，如何實現在規模組網下確定性與非確定性業務多流混傳時的確定性特性保障成為技術研究的重點。

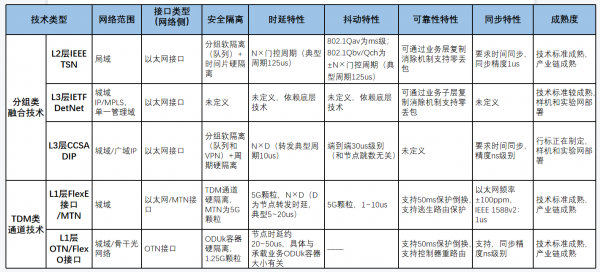

表1 確定性承載技術對比分析

確定性承載評測體系的探索與研究

基于對確定性承載技術、標準、應用場景和業務性能指標等綜合分析，中國信息通信研究院提出了面向網絡和業務兩個維度的確定性承載D-cube評測體系（見圖5）。

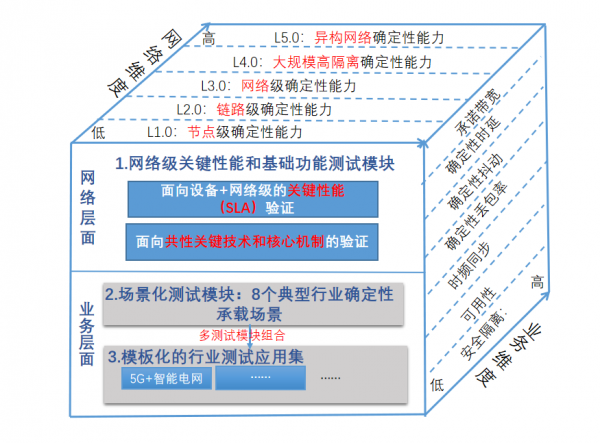

圖5 確定性承載D-cube評測體系

D-cube評測體系的網絡維度主要面向運營商和設備商等開展確定性承載網絡整體特性和關鍵機制的自評估?；诰W(wǎng)絡規模和技術能力劃分了節點級、鏈路級、網絡級、大規模高隔離和異構確定性網絡5個等級。L1.0主要考察支持端口隔離、隊列和SR技術的節點級確定性能力；L2.0體現了周期隊列、多跳路徑的確定性組網能力；L3.0更強調復雜、多點匯聚組網下的確定性能力；L4.0重點驗證廣域確定性能力，在混流規格、網絡規模和復雜度上提出更高要求，并需滿足管控面智能化和端到端硬隔離的要求；L5.0為異構確定性能力的考察，需實現多種異構網絡的確定性協同，支持高等級的自治網絡能力。業務維度重點面向運營商和行業用戶的確定性業務性能驗證測試，提出了針對確定性典型應用場景和業務的測試應用集。D-cube評測體系針對每個場景和每類業務的承諾帶寬、確定性時延抖動、確定性丟包率、時頻同步和安全隔離特性劃分了評測等級。

確定性承載技術發展面臨的挑戰和建議

總體來看，確定性網絡發展挑戰與機遇并存，未來兩年成為技術和產業發展的關鍵期。隨著各類確定性技術的不斷涌現，確定性理念已被業界逐步接受。關注度的不斷提升給確定性網絡的發展帶來新機遇。設備商、運營商和垂直行業相繼開展了應用示范項目，但在技術和產業化應用方面仍面臨挑戰，需重點加強以下4個方面的工作。

（1）端到端確定性承載仍需加強核心技術研發攻關。確定性網絡具備端到端特性，涉及園區、城域、骨干網中不同網絡技術方案的協同?，F(xiàn)階段的技術發展，無一種技術可實現"一網到底"，如何提供跨域的端到端確定性承載能力面臨挑戰。異構網絡的融合組網和協同管控將成為后續技術研究的重點，需加強核心技術研發和創新攻關。

（2）全場景、大規模組網下的確定性承載技術需充分驗證。目前，確定性技術僅能實現簡單組網、可預期流量模型下的確定性能力，大規模商用級確定性面臨較大挑戰。DetNet和DIP推動了分組技術在廣域確定性場景的應用探索和嘗試，還需繼續在大規模、長距離、全場景的組網拓撲和復雜流量模型下，針對資源預留、業務路徑優化及時延隊列調度算法等開展充分的實驗驗證。

（3）確定性承載技術的標準化工作需加強統一規劃和協調推動。DetNet和DIP技術的發展仍處在多技術方案競爭階段。盡管采用周期循環轉發和SRv6已基本達成共識，但在時鐘同步、周期映射方式等方面仍存在顯著差異，無法實現基于標準化方案的設備互通組網。DetNet和DIP技術應加速技術收斂，盡快達成產業共識，需加強國內確定性承載標準體系規劃，并推動國內和國際標準協同開展。

（4）業界需進一步探索廣域規?；拇_定性業務和應用場景。目前，確定性網絡產業應用多為典型場景的零散業務。業界需進一步探索廣域規?；臉I(yè)務應用場景，加快確定性技術和產業迭代發展。未來兩年是確定性網絡產業發展的關鍵期，需實現大規模確定性網絡技術和應用場景的突破，才能真正推動確定性網絡產業的加速發展。

綜上所述，確定性承載技術發展將是一個不斷演進的過程，需要業界加強合作，共同應對挑戰，協同推動確定性網絡標準化和技術落地工作，共同促進確定性技術發展與產業壯大。
